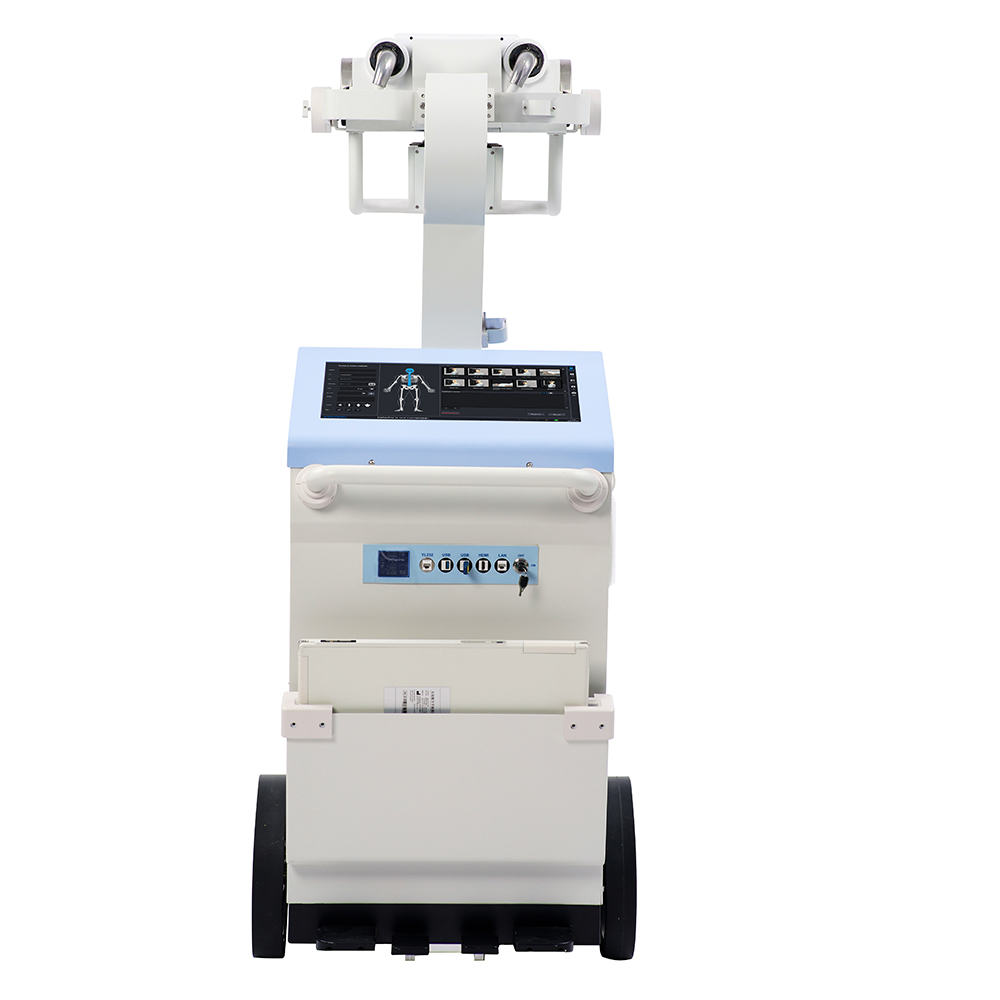

Mobiles Röntgensystem GX33

Produktbeschreibung

Das GX33 ist ein mobiles digitales Röntgensystem mit integriertem Hochfrequenzgenerator, digitalem Flachdetektor und integrierter Arbeitsstation. Die Kombination aus kompakter Bauweise, flexiblem Röhrenarm und integrierter Batterie ermöglicht eine vielseitige Nutzung in geeigneten medizinischen Einrichtungen.

Das System verfügt über eine Generatorleistung von 32 kW und einen Röhrenspannungsbereich von 40 bis 150 kV. Der drahtlose digitale Flachdetektor mit einer aktiven Fläche von 430 × 430 mm ermöglicht die digitale Erfassung radiologischer Aufnahmen. Die integrierte Arbeitsstation dient der Systemsteuerung sowie der Bilddarstellung und -verarbeitung.

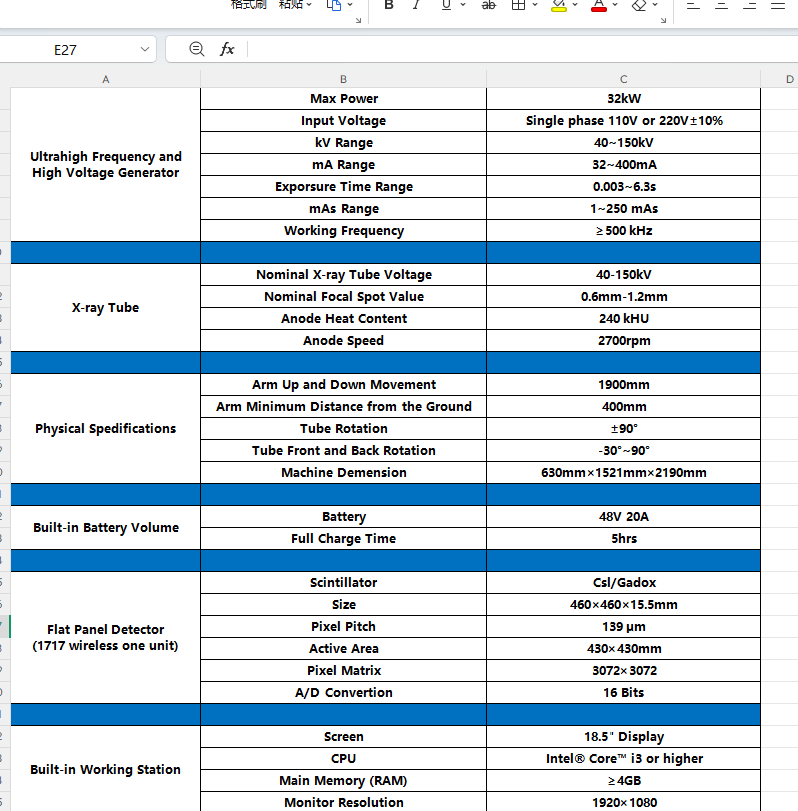

Technische Spezifikationen

Hochfrequenz-Hochspannungsgenerator

• • Maximale Generatorleistung: 32 kW

• • Eingangsspannung: Einphasig, 110 V oder 220 V ± 10 %

• • Röhrenspannungsbereich: 40–150 kV

• • Röhrenstrombereich: 32–400 mA

• • Belichtungszeitbereich: 0,003–6,3 s

• • Strom-Zeit-Produkt: 1–250 mAs

• • Betriebsfrequenz: ≥ 500 kHz

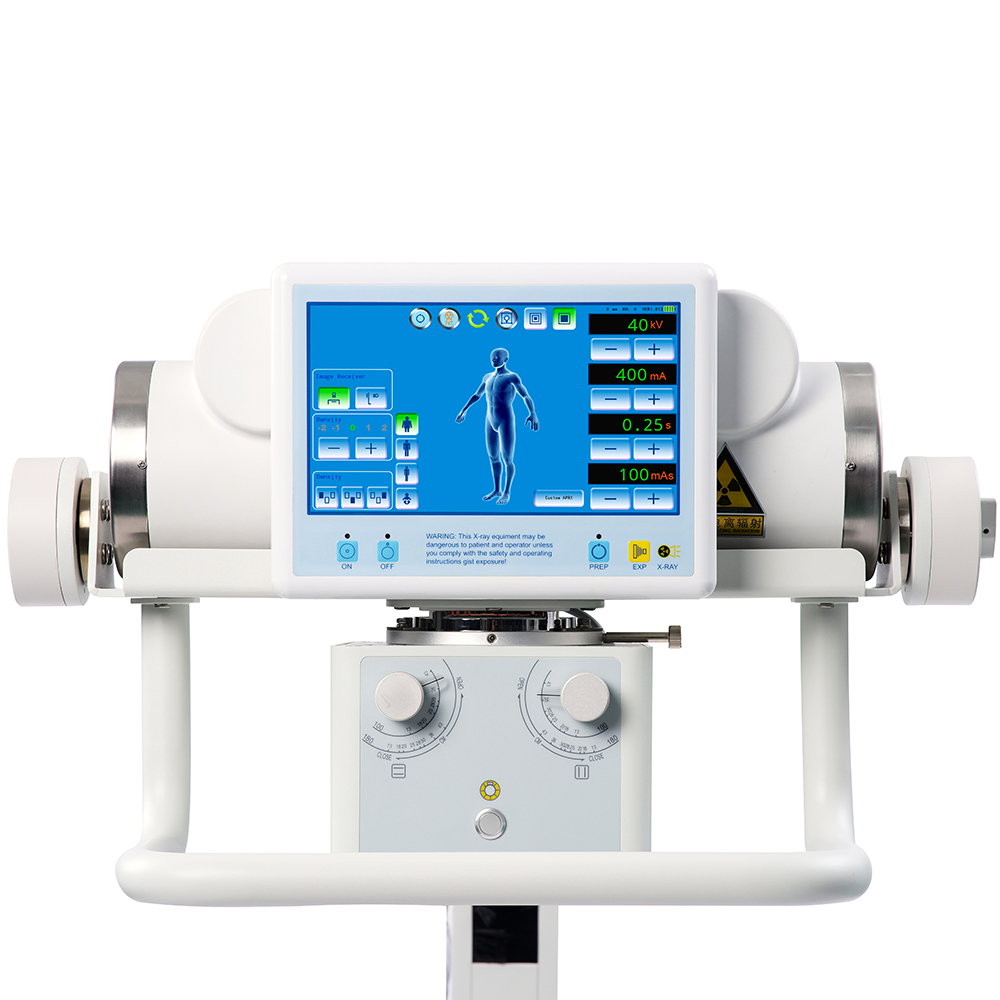

Röntgenröhre

• • Nennröhrenspannung: 40–150 kV

• • Nennbrennfleckgröße: 0,6–1,2 mm

• • Anodenwärmeinhalt: 240 kHU

• • Anodendrehzahl: 2.700 U/min

Mechanische Eigenschaften

• • Vertikaler Bewegungsbereich des Röhrenarms: 1.900 mm

• • Minimaler Abstand des Arms zum Boden: 400 mm

• • Drehbereich der Röntgenröhre: ±90°

• • Vorwärts- und Rückwärtsrotation der Röntgenröhre: −30° bis +90°

• • Geräteabmessungen: 630 × 1.521 × 2.190 mm

Integrierte Batterie

• • Batteriespezifikation: 48 V / 20 Ah

• • Vollständige Ladezeit: ca. 5 Stunden

Digitaler Flachdetektor

• • Detektortyp: Drahtloser digitaler Flachdetektor

• • Szintillator: CsI / Gadox

• • Detektorabmessungen: 460 × 460 × 15,5 mm

• • Aktive Fläche: 430 × 430 mm

• • Pixelabstand: 139 µm

• • Pixelmatrix: 3072 × 3072

• • A/D-Konvertierung: 16 Bit

Integrierte Arbeitsstation

• • Displaygröße: 18,5 Zoll

• • Prozessor: Intel® Core™ i3 oder höher

• • Arbeitsspeicher: ≥ 4 GB RAM

• • Monitorauflösung: 1920 × 1080 Pixel

Produktmerkmale

• • Mobiles digitales Röntgensystem mit 32-kW-Hochfrequenzgenerator

• • Röhrenspannungsbereich von 40 bis 150 kV

• • Drahtloser digitaler Flachdetektor mit 430 × 430 mm aktiver Fläche

• • Hohe Detektorauflösung mit 3072 × 3072 Pixeln

• • Flexibler Röhrenarm mit vielseitigen Positionierungsmöglichkeiten

• • Integrierte 48-V-Batterie mit 20 Ah Kapazität

• • Integrierte Arbeitsstation mit 18,5-Zoll-Display

• • Kompakte Gerätekonfiguration für den mobilen Einsatz in geeigneten medizinischen Umgebungen

Technische Übersicht

Das mobile Röntgensystem GX33 kombiniert leistungsfähige Röntgentechnologie mit digitaler Detektion und integrierter Bildverarbeitung. Der flexible mechanische Aufbau unterstützt die Anpassung an unterschiedliche Untersuchungspositionen. Der drahtlose Flachdetektor und die integrierte Arbeitsstation ermöglichen einen digitalen Bildaufnahme- und Verarbeitungsworkflow.

Die konkrete Eignung für bestimmte medizinische Anwendungen richtet sich nach der zugelassenen Zweckbestimmung und der jeweiligen Systemkonfiguration.
